Система «Янтарь»
Назначение
Система предназначена для обнаружения несанкционированного перемещения делящихся и радиоактивных материалов через контрольно-пропускные пункты различных объектов (таможенные склады, склады временного хранения). Условия эксплуатации соответствуют группе Д3 ГОСТ 12997-84: диапазон рабочих температур от -50оС до +50 оС, относительная влажность до 100% при температуре +40оС. По устойчивости к вибрациям система соответствует группе исполнения L3 ГОСТ 27451-87: вибрации частотой до 25 Гц с амплитудой до 0,1 мм. По защищенности от воздействия окружающей среды система соответствует группе IP54 ГОСТ 14254-86: защита от пыли и любых твердых тел; защита от брызг воды со всех сторон.
Технические характеристики
Система рассчитана на непрерывный круглосуточный автоматический режим работы и включает в себя стойку (стойки) расположенные у прохода (проезда) контролируемой зоны; пульт ПВЦ-01 или компьютер с платой согласования.
Система обнаруживает радиоактивные материалы в зоне контроля, ограниченной проходом (проездом) шириной 3 – 6 м. в зависимости от модели используемого монитора, при перемещениях источника со скоростью не более 15 км/ч или при перемещении источника, с остановкой в контролируемой зоне на время не менее 10 секунд.
 РАДИАЦИОННЫЙ МОНИТОР ЯНТАРЬ-2Л
ПРИМЕНЕНИЕ
- Металлургические и мусороперерабатывающие комбинаты
- Атомные электростанции
- Комбинаты по добыче, хранению и переработке ядерных материалов
- Военные ядерные установки и хранилища
Порог обнаружения, не более:
| Cs - 137 |
120 кБк |
Со - 60 |
60 кБк |
Рu |
2 г |
U |
150 г |
Примечание:
Pu - образец из оружейного плутония, U - образец из оружейного урана U-235
| Каналы регистрации |
гамма |
Гамма-детектор |
4 пластика по 11,5 л |
Параметры зоны конроля |
ширина |
6 м |
|
высота |
4 м |
|
Скорость обьекта |
8 км/ч |
Потребляемая мощность |
40 Вт |
Количество стоек с детекторами |
2 |
Габариты одной стойки |
860x2660x300 мм |
Масса суммарная |
500 кг |
Пороги обнаружения радиоактивных и ядерных материалов приведены при вероятности обнаружения 0,5 при доверительной вероятности 95%, интенсивности фона не более 20 мкР/ч, частоте ложных срабатываний не более 1/1000, параметрах зоны контроля и скорости объекта, указанных в таблице
Для ввода вывода информации монитор комплектуется платой сопряжения с компьютером (УСК) или пультом ПВЦ -01

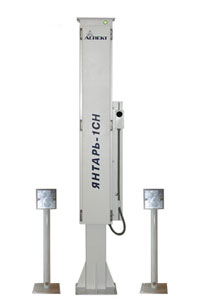

РАДИАЦИОННЫЙ МОНИТОР ЯНТАРЬ-1СН
ПРИМЕНЕНИЕ
- Склады временного хранения, таможенные склады
- Атомные электростанции
- Комбинаты по добыче, хранению и переработке ядерных материалов
- Военные ядерные установки и хранилища
Порог обнаружения, не более:
| Cs - 137 |
420 кБк |
Со - 60 |
210 кБк |
Ва - 133 |
450 кБк |
Рu |
5 г |
U |
370 г |
Рu в защите |
350 г |
Примечание:
Pu - образец из оружейного плутония, U - образец из оружейного урана U-235
| Каналы регистрации |
гамма, нейтронный |
Гамма-детектор |
1 пластик 4,6 л |
Нейтронный детектор |
2 счетчика по 0,1 л |
Параметры зоны конроля |
ширина |
3 м |
|
высота |
3 м |
|
Скорость обьекта |
10 км/ч |
Потребляемая мощность |
30 Вт |
Количество стоек с детекторами |
1 |
Габариты одной стойки |
309x1768x250 мм |
Масса суммарная |
74 кг |
Пороги обнаружения радиоактивных и ядерных материалов приведены при вероятности обнаружения 0,5 при доверительной вероятности 95%, интенсивности фона не более 20 мкР/ч, частоте ложных срабатываний не более 1/1000, параметрах зоны контроля и скорости объекта, указанных в таблице
Для ввода вывода информации монитор комплектуется платой сопряжения с компьютером (УСК) или пультом ПВЦ -01
РАДИАЦИОННЫЙ МОНИТОР ЯНТАРЬ-2СН
 ПРИМЕНЕНИЕ
- Склады временного хранения, таможенные склады
- Атомные электростанции
- Комбинаты по добыче, хранению и переработке ядерных материалов
- Военные ядерные установки и хранилища
Порог обнаружения, не более:
| Cs - 137 |
390 кБк |
Со - 60 |
190 кБк |
Ва - 133 |
420 кБк |
Рu |
4,6 г |
U |
350 г |
Рu в защите |
315 г |
Примечание:
Pu - образец из оружейного плутония, U - образец из оружейного урана U-235
| Каналы регистрации |
гамма, нейтронный |
Гамма-детектор |
2 пластика по 4,6 л |
Нейтронный детектор |
4 счетчика по 0,1 л |
Параметры зоны конроля |
ширина |
6 м |
|
высота |
3 м |
|
Скорость обьекта |
10 км/ч |
Потребляемая мощность |
60 Вт |
Количество стоек с детекторами |
2 |
Габариты одной стойки |
350x2018x274 мм |
Масса суммарная |
154 кг |
Пороги обнаружения радиоактивных и ядерных материалов приведены при вероятности обнаружения 0,5 при доверительной вероятности 95%, интенсивности фона не более 20 мкР/ч, частоте ложных срабатываний не более 1/1000, параметрах зоны контроля и скорости объекта, указанных в таблице
Для ввода вывода информации монитор комплектуется платой сопряжения с компьютером (УСК) или пультом ПВЦ -01
СЕРТИФИКАТЫ
Имеет сертификат Госстандарта России №18382 от 04.07.2004 и зарегистрирован в Государственном реестре средств измерений |
